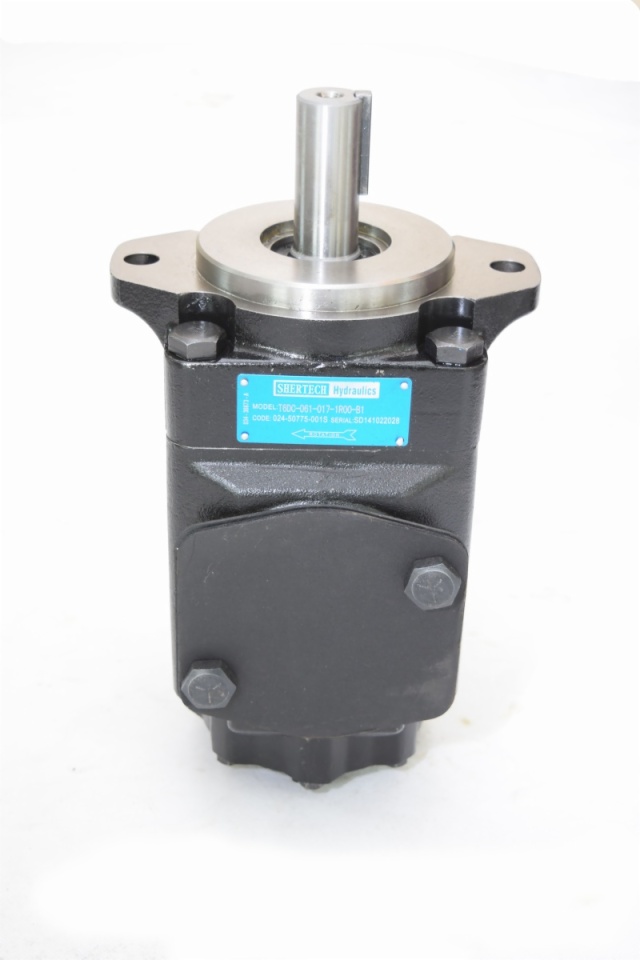

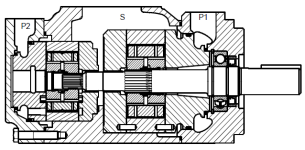

T6 Series DoublePump
▲  Model Code

T6CC	25	17	1	R	TO	C	TO
Series	Displacement-shaft end pump	Displacement-cover end pump	Shaft type	Rotation	Port positions	Design number	Port dimensions
T6CC	03、05、06、08、10、12、14、17、20、22、25、28、31	03、05、06、08、10、12、14、17、20、22、25、28、31	See installation dimensions	(Views form shaft  end of pump)  R-  Right hand for  clockwise  L-  Left hand for  counter clockwise	见下图 See picture below	C	TO、WO、UO、VO， See installation dimensions
T6DC	14、17、20、24、28、31、35、38、42、45、50	03、05、06、08、10、12、14、17、20、22、25、28、31					No options
T6EC	42、45、50、52、57、62、66、72、85	03、05、06、08、10、12、14、17、20、22、25、28、31
T6ED	42、45、50、52、57、62、66、72、85	14、17、20、24、28、31、35、38、42、45、50

Specification is as the same as similar single pump, please refer to Page T6 single pump specifications.
Port position (views from shaft end of pump)

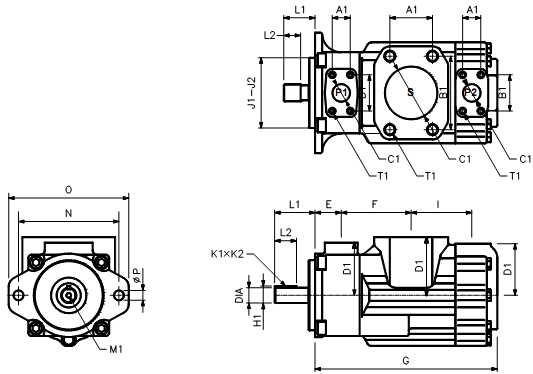

▲Installation Dimension(mm)

★T6CC★T6DC★T6EC★T6ED
Series	E	F	G	I	J1—J2	N	O	ØP
T6CC	38.1	101.6	265.6	88.2	101.60~101.55	146.0	174.5	14.3
T6DC	38.1	114.3	286.0	109.5	127.00~126.95	181.0	212.4	17.5
T6EC	52.3	118.5	331.6	136.7	127.00~126.95	181.0	213.0	17.5
T6ED	52.3	133.5	361.0	148.2	127.00~126.95	181.0	213.0	17.5

Oil port			Flange	Dimension(mm)					Kg Weight
				A1	B1	ØC1	D1	T1  Thread
								UNC
T6CC	P1	1＂	F08	26.2	52.4	25.4	76.2	3/8＂-16UNC×19.0	26
	P2	3/4＂ 1＂	F06 F08	22.2 26.2	47.7 52.4	19.0 25.4	76.2 74.7	3/8＂-16UNC×19.0
	S	2 ½＂ 3＂	F20 F24	50.8 61.9	88.9 106.4	63.5 76.2	84.1	1/2＂-13UNC×23.9 5/8＂-11UNC×28.4
T6DC	P1	1 ¼＂	F10	30.2	58.7	31.8	82.6	7/16＂-14UNC×22.3	36.6
	P2	1＂	F08	26.2	52.4	25.0	74.7	3/8＂-16UNC×19.0
	S	3＂	F24	62.0	106.4	76.0	88.9	5/8＂-11UNC×28.4
T6EC	P1	1 ½＂	F12	35.7	69.8	37.1	98.4	1/2＂-13UNC×23.4	55
	P2	1＂	F08	26.2	52.4	25.0	74.7	3/8＂-16UNC×19.0
	S	3 ½＂	F28	69.9	120.6	88.9	102.4	5/8＂-11UNC×29.5
T6ED	P1	1 ½＂	F12	35.7	69.8	37.1	98.4	1/2＂-13UNC×23.4	66
	P2	1 ¼＂	F10	30.2	58.7	29.5	101.6	7/16＂-14UNC×24.0
	S	4＂	F32	77.8	130.2	101.6	102.4	5/8＂-11UNC×30.0

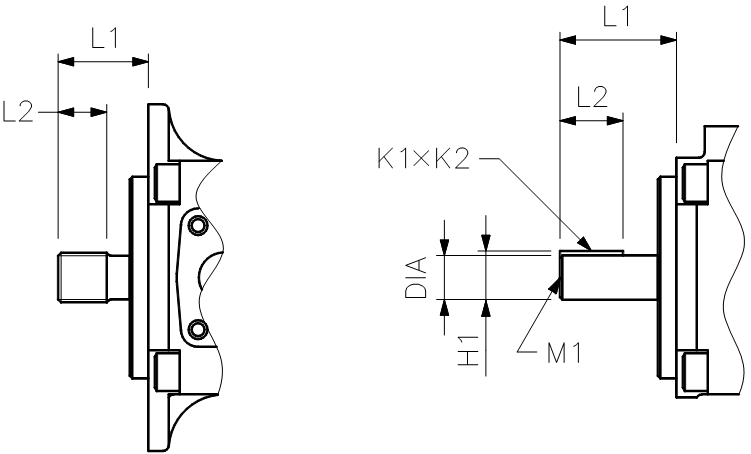

▲ Installation Dimension(mm)

★T6CC ★T6DC ★T6EC ★T6ED
Shafttype		Max torque(N·m)			Installdimension(mm)
		T6CC	T6DC	TREC T6DC	L1	L2	Diameter	K1×K2	H1	M2
1	非SAE(Ø22)	238			58.2	31.7	22.225～22.200	6.35×6.30	24.95	M10×20
	非SAE  C(Ø31)		721		83.6	49.3	31.750～31.700	7.94×7.89	35.27	M10×20
	非SAE  CC(Ø38)			●	90.9	50.8	38.100～38.050	9.52×9.47	42.36	-
2	非SAE(Ø31)		577		73.2	38.1	31.750～31.700	7.94×7.89	35.27	-
	非SAE(Ø31)			577	61.9	38.1	31.750～31.700	7.94×7.89	35.27	-
3	SAE  BB	545			45.5	24.5	SAE J498b 1 ，径节 16/32,15牙			-
	SAE  C		●	●	55.7	38.0	SAE J498b 1 ，径节 12/24,14牙			-
4	非SAE		●		77.7	48.0	SAE J498b 1 ，径节 12/24,14牙			-
	SAE  CC			●	62.2	31.5	SAE J498b 1 ，径节 12/24,17牙			-
5	SAE  B	343			40.7	24.5	SAE J498b 1 ，径节 16/32,13牙			-

●Work at maximum flow and pressure.
